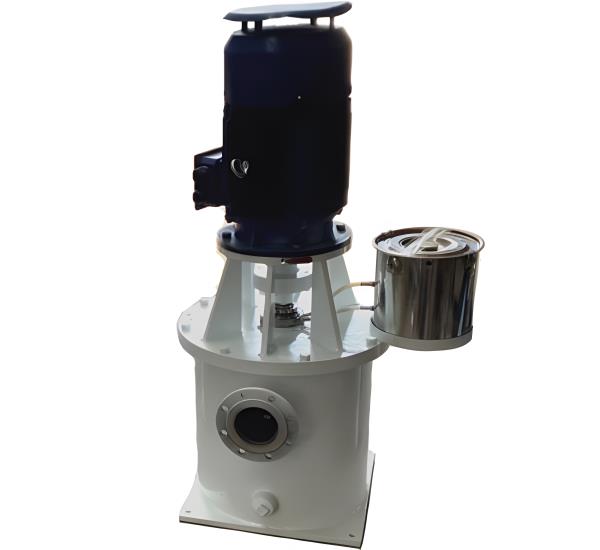

CCB型餐厨垃圾处理泵

产品分类:立式餐厨垃圾泵
产品简介:CCB型餐厨垃圾渗滤液处理泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。...

 浏览次数:

详情介绍

1、CCB型餐厨垃圾渗滤液处理泵用途

CCB型餐厨垃圾渗滤液处理泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。使用寿命远远大于螺杆泵和液下泵。它采用大管道防堵塞的结构,这样通过的颗粒直径可达口径的四分之一。根据用户的需求,在不允许泄漏的工况,在无密封基础上还可以加集装式密封。

2、CCB型餐厨垃圾处理泵工作条件

立式餐厨垃圾泵 (5).jpg

 转速:980、1480、2950r/min

 电压:380V

 进、出口口径:50­~300mm

 温度范围:≦150℃

 介质的固相物容积比:≦25%

3、CCB型餐厨垃圾渗滤液处理泵型号意义

100CCB90-25
  100 —— 进、出口直径100mm
  CCB —— CCB型餐厨垃圾处理泵

90 —— 设计点流量90m³/h
  25 —— 设计点扬程25m
  F —— 采用副叶轮密封

4、CCB型餐厨垃圾处理泵性能范围(设计点)

流量:3~720m³/h
  扬程:10~100m


5、CCB型餐厨垃圾渗滤液处理泵适用工况
  1、输送介质的温度小于150℃。
  2、输送介质的固相物容积比在25%以下。
  3、输送介质的运动粘度为(7~23)×10-6㎡/s。
  4、输送介质的密度小于1800kg/m³。
  5、输送介质的固体颗粒直径(单位mm):

 泵口径

 50

 65~80

100~125

 150~200

 250~300

 颗粒直径

 <10

 <20

<25

 <30

 <50



二、CCB型餐厨垃圾渗滤液处理泵结构特点
  CCB型餐厨垃圾渗滤液处理泵具有明显技术优势:
  1、水泵叶轮为半开式结构,效率较传统的螺杆泵和液下泵高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮抗汽蚀性能好。
  2、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,适用于频繁启动场合。
  3、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。
  4、泵底部设计有适合餐厨垃圾处理运行的独特沉淀室,不能通过出口被排出的残渣介质等会沉入泵底部的沉淀室,可通过清淤孔清理。

三、CCB型餐厨垃圾渗滤液处理泵主要零部件材料

泵体

叶轮

泵轴

密封环

副叶轮

轴承支架

电机座

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

1Cr18Ni9Ti

Q235-A

四、CCB型餐厨垃圾渗滤液处理泵结构示意图
